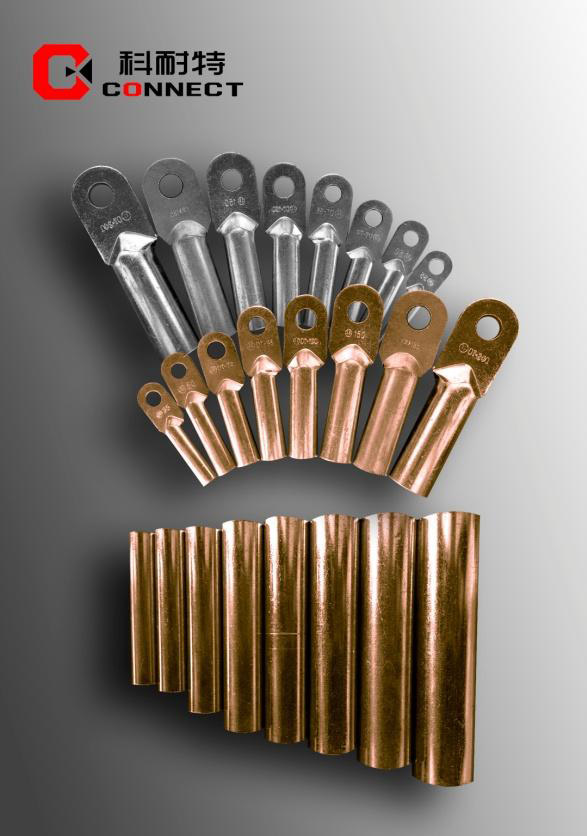

本公司生產的CN-LGJ系列線路連接金具，其電氣性能，機械性能：符合GB/T 14315標準的規定，選材符合GB 1527、GB 4423（銅）、GB 3191（鋁）、GB 3957（銅鋁過渡）標準的規定。也可為用戶進行非標金具的來樣加工或設計生產。
|
適用電纜截面
Cable cross section applied |
管部孔徑 Tube diameter |
管部外徑 Tube outer diameter |
|
緊壓型 Compression tight style |
銅 Copper |
鋁 Aluminum |
|
25mm2 |
Φ7 |
Φ10 |
Φ12 |
|
35mm2 |
Φ8.5 |
Φ12 |
Φ14 |
|
50mm2 |
Φ10 |
Φ14 |
Φ16 |
|
70mm2 |
Φ12 |
Φ16 |
Φ18 |
|
95mm2 |
Φ13 |
Φ18 |
Φ20 |
|
120mm2 |
Φ15 |
Φ20 |
Φ22 |
|
150mm2 |
Φ16 |
Φ22 |
Φ25 |
|
185mm2 |
Φ18 |
Φ25 |
Φ28 |
|
240mm2 |
Φ20 |
Φ28 |
Φ34 |
|
300mm2 |
Φ22 |
Φ34 |
Φ38 |
|
400mm2 |
Φ25 |
Φ38 |
Φ42 |
|
500mm2 |
Φ28 |
Φ42 |
Φ45 |
|
630mm2 |
Φ32 |
Φ45 |
Φ50 |
|
800mm2 |
Φ36 |
Φ50 |
Φ57 |
|
1000mm2 |
Φ41 |
Φ57 |
Φ62 |
|
1200mm2 |
Φ44 |
Φ62 |
Φ67 |
|
1400mm2 |
Φ48 |
Φ67 |
Φ71 |
|
1600mm2 |
Φ51 |
Φ71 |
Φ76 |
|
1800mm2 |
Φ54 |
Φ76 |
Φ80 |
|
2000mm2 |
Φ57 |
Φ80 |
Φ83 |
|
2200mm2 |
Φ59 |
Φ83 |
Φ89 |
|
2500mm2 |
Φ64 |
Φ89 |
Φ96 |
|
3000mm2 |
Φ68 |
Φ96 |
Φ100 |
