產品簡介：

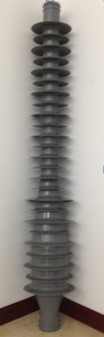

本公司生產的CN-YJZWRG系列柔性干式戶外終端，主要有CN-YJZWRG3柔性干式戶外終端、CN-YJZWRG4柔性干式戶外終端兩種型號，適用于戶內、戶外高壓架空線與電纜的連接，防污等級分別為Ⅲ級、Ⅳ級。主要由接線柱、預制硅橡膠主體（含應力錐）、和尾管組成。其中預制硅橡膠主體采用進口液態硅橡膠注橡成型，全柔性干式結構，具有長久穩定的抱緊力和電場均勻能力。大小傘裙，套管整體外形為流線錐型結構，具有很好的防污閃性、耐氣候性、抗漏痕、抗電蝕和憎水能力無需填充任何絕緣油、絕緣氣，有效地保證了產品的長期安全運行。產品采用多重密封結構，能夠有效防止水份的浸入。所有密封圈，均為NBR或硅橡膠材料，全部進口。所有緊固件材料均為不銹鋼，具有很好的防水密封性能。
但由于產品缺少足夠的剛性，不宜安裝在風力較大的地區。
各電壓等級的電纜配套截面如下：
48/66kV～56/77kV 150~1400mm²；
64/110kV～76/138kV 240~2500mm²；
主要結構特點:
柔性干式戶外終端，不僅具有剛性干式戶外終端的所有優點，更具有如下優越性能。
●質量更輕：整個硅橡膠預制主體的重量不到30kg。
●安裝更簡單：因質量極輕，可在地面安裝完畢后再吊裝到位，故無需搭建高空安裝平臺，極大地減輕了安裝人員的爬高的勞動強度。
●產品特別適合于戶內安裝。
結構尺寸表：
|
尺寸 |
型號 |
66kV |
77kV |
110kV |
138kV |
|
H |
CN-YJZWRG3 |
1050 |
1200 |
1380 |
|
CN-YJZWRG4 |
1200 |
1380 |
1600 |
|
A |
CN-YJZWRG3 |
1650 |
1800 |
1980 |
|
CN-YJZWRG4 |
1800 |
1980 |
2200 |
|
B |
CN-YJZWRG3 |
1350 |
1500 |
1680 |
|
CN-YJZWRG4 |
1500 |
1680 |
1900 |
